🔧 MP1584 Калькулятор

Расчет R1 с учетом R3
R3 добавлен в схему — см. схему справа
Требуемое сопротивление R1
VFB = 0.8 В  ·  R1 = (R2 × (VOUT/0.8 − 1) × R3) / (R3 − R2 × (VOUT/0.8 − 1))

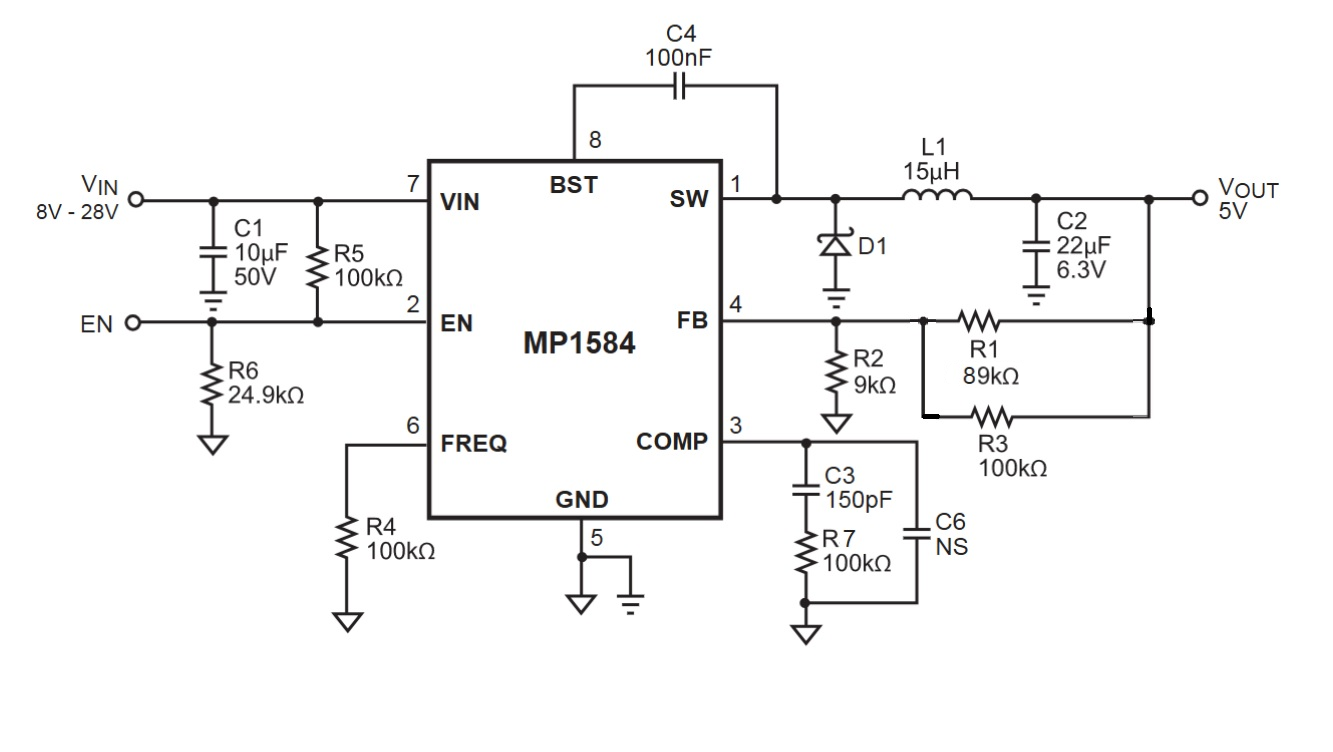

📐 Схема включения

Типовая схема с R3 (параллельно R1)
Схема MP1584
MP1584 — 1.8V / 3.3V / настраиваемый выход
📍 R3 на схеме: резистор, подключенный параллельно R1 (между FB и GND, но в данной топологии — между VOUT и FB, как часть делителя).
⚡ В калькуляторе R3 учитывается автоматически.

📋 Рекомендации по компонентам

R2 ≤ 40 кОм (рекомендация)
R3 — опционально, для точной подстройки
C1 10 мкФ (вход)
C2 22 мкФ (выход)
L1 15 мкГн (для 1.8В / 3.3В)
D1 диод Шоттки
